Etapas no planejamento de canteiros de obra
- Yanka Senna ; Lucyleny Rocha
- 17 de dez. de 2016
- 3 min de leitura
Segunda a Norma Regulamentadora 18 (NR18), canteiro de obras são áreas de trabalho fixas e temporárias, onde se desenvolvem as operações de apoio e execução de uma obra. Este Conjunto de áreas é destinado à execução e apoio dos trabalhos da indústria da construção.
Para que haja bom aproveitamento dos recursos materiais e humanos da obra, necessita-se de um planejamento. De acordo com Abreu e Formoso (2006), no planejamento do canteiro, pode-se destacar 5 etapas importantes: análise preliminar; arranjo físico geral; arranjo físico detalhado; detalhamento das instalações e cronograma de implantação.
Na análise preliminar é feita uma pré-visualização do canteiro em si, sendo necessário fazer um levantamento dos dados para uma execução ágil das demais etapas. Nessa etapa é fundamental colher todos os tipos de informações que irão contribuir para tomada de decisões futuras, pensando nas dificuldades, possíveis atrasos e interrupções que poderão surgir. Nessa análise inclui:
Checklist das instalações;
Informações sobre o terreno e o entorno da obra;
Definições técnicas da obra;
Cronograma da mão-de-obra;
Cronograma físico da obra;
No arranjo físico geral, é a etapa em que se define onde cada área será locada no canteiro (instalações ou grupo de instalações). Nesta etapa, define-se, de forma aproximada, a localização das áreas de vivência, áreas de apoio e área do posto de produção, estocagem, etc.
Já no arranjo físico detalhado é estabelecida a localização de cada equipamento ou instalação dentro de cada área do canteiro. Esse detalhamento abrange as áreas operacionais (Portaria, Escritório, Almoxarifado, Depósitos dos diferentes materiais, Central de concreto, Central de argamassa, Central de armação, Central de fôrmas, Central de montagem de instalações e esquadrias, Central de pré-moldados) e áreas de vivência (Vestiário, Instalações sanitárias, Alojamento, Refeitório, Cozinha, Lavanderia, Área de lazer, Ambulatório). A partir disso, informa todas as áreas a serem construídas no canteiro.
Nesse contexto, o detalhamento das instalações compreende às informações de infraestrutura necessária para o funcionamento de cada área de vivência, como a quantidade e tipos de mesas e cadeiras nos refeitórios, quantidade e tipos de armários para os vestiários, técnicas de armazenamento para cada tipo de material, tipo de pavimentação para as vias de circulação, etc.

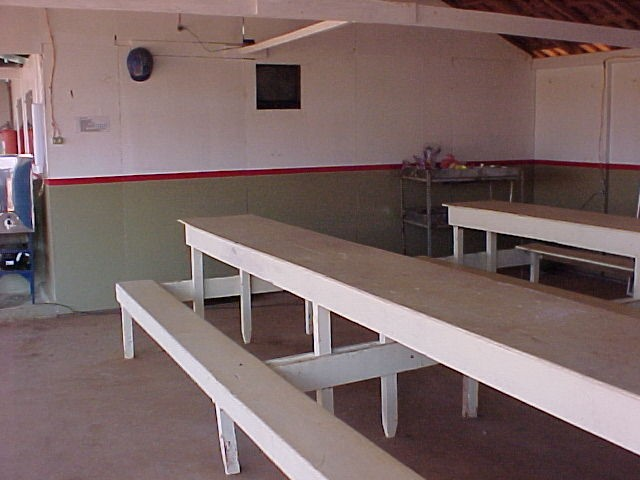

Deve-se ressaltar que o ambulatório só se faz necessário quando houver 50 ou mais trabalhadores no canteiro. Além disso, as áreas de lazer não são algo obrigatório, visto que não há nenhuma norma que as ampare. Já o refeitório, caso não haja intercalação de turno para refeição, é preciso que cada funcionário disponha, no mínimo, de 1m² para sua comodidade.
No cronograma de implantação, por fim, deve apresentar graficamente o sequenciamento das fases de layout, além de explicitar as fases ou eventos da execução da obra (concretagem de uma laje, por exemplo), sendo útil para a divulgação do planejamento, para a programação da alocação de recursos aos trabalhos de implantação do canteiro, e, ainda, para o acompanhamento da implantação, facilitando a identificação e análise de eventuais atrasos.
É importante ficar atento ao trânsito ao redor da construção para descobrir se existem restrições com relação ao tráfego de veículos para a entrega de materiais ou retirada de entulho. Caso haja, necessita-se que se busquem rotas alternativas como evitar a chegada de material para a obra durante os horários de maiores intensidades de tráfego. Ressalta-se também que sejam identificadas as áreas da obra, tipo de construção, o número de trabalho e a quantidade de pavimentos – a fim de otimizar a construção, visando a qualidade e segurança.
REFERÊNCIAS:
Tarcisio Abreu e Saurin Carlos Torres Formoso, Planejamento de Canteiros de Obra e Gestão de Processos. Porto Alegre, 2006.
Disponível em: <https://docente.ifrn.edu.br/valtencirgomes/disciplinas/projeto-e-implantacao-de-canteiro-de-obras/apostila-habitare>. Acesso em 10/12/2016
Imagem central de armação disponível em: https://www.ufrgs.br/eso/content/?tag=pilares
Imagem portaria canteiro disponível em: http://blogs.diariodonordeste.com.br/robertomoreira/tag/obras/
Imagem almoxarifado disponível em:
